Fischer 8×80 Mm Constructieplug | SXRL FUS | Zeskantkop Schroef | 50 Stuks

Technische specificaties

Goed-keuring		Ja
Boordiameter	d0	8	mm
Pluglengte	l	80	mm
Minimale boorgatdiepte bij doorsteekmontage	h2	90	mm
Nuttige lengte bij verankeringsdiepte 50 mm	tfix	30	mm
Nuttige lengte bij verankeringsdiepte 70 mm	tfix	10	mm
Nuttige lengte bij verankeringsdiepte 90 mm	tfix	n.v.t.	mm
Opname		T30/SW10
Verpakkingseenheid		50	stuks

Kenmerkende eigenschappen

• ETA-beoordeling met uitstekende belastingswaarden: veilige meervoudige bevestigingen van niet-dragende systemen in beton en metselwerk.

• Het lange spreidelement met meerdere verankeringsdiepten maakt de SXRL veelzijdig voor allerlei toepassingen.

• De belastingen worden door de geometrie van de pluggen gelijkmatige in het bouwmateriaal verdeeld. Daardoor wordt dragend materiaal bij dunwandig bouwmateriaal niet onherstelbaar beschadigd.
• Gemakkelijke montage: ribben voorkomen dat de plug tijdens het dieper inbrengen gaat meedraaien.

Product omschrijving

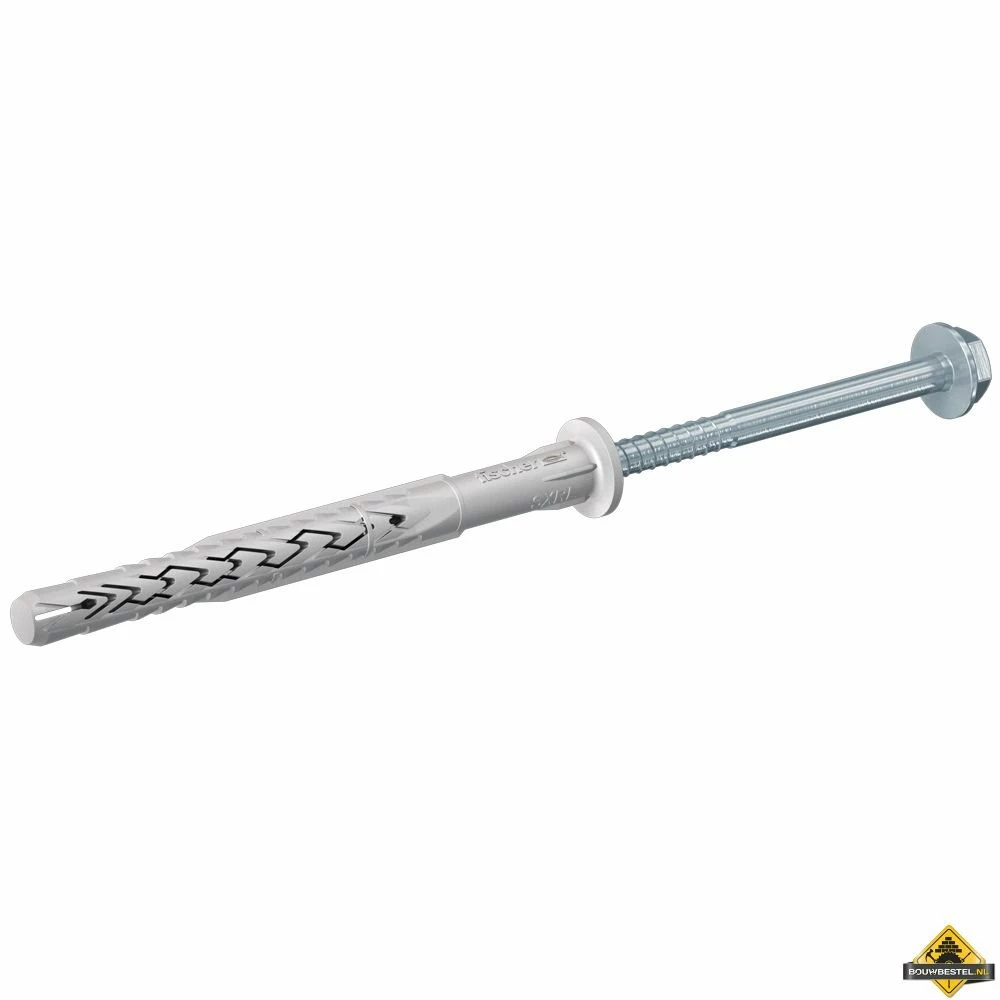

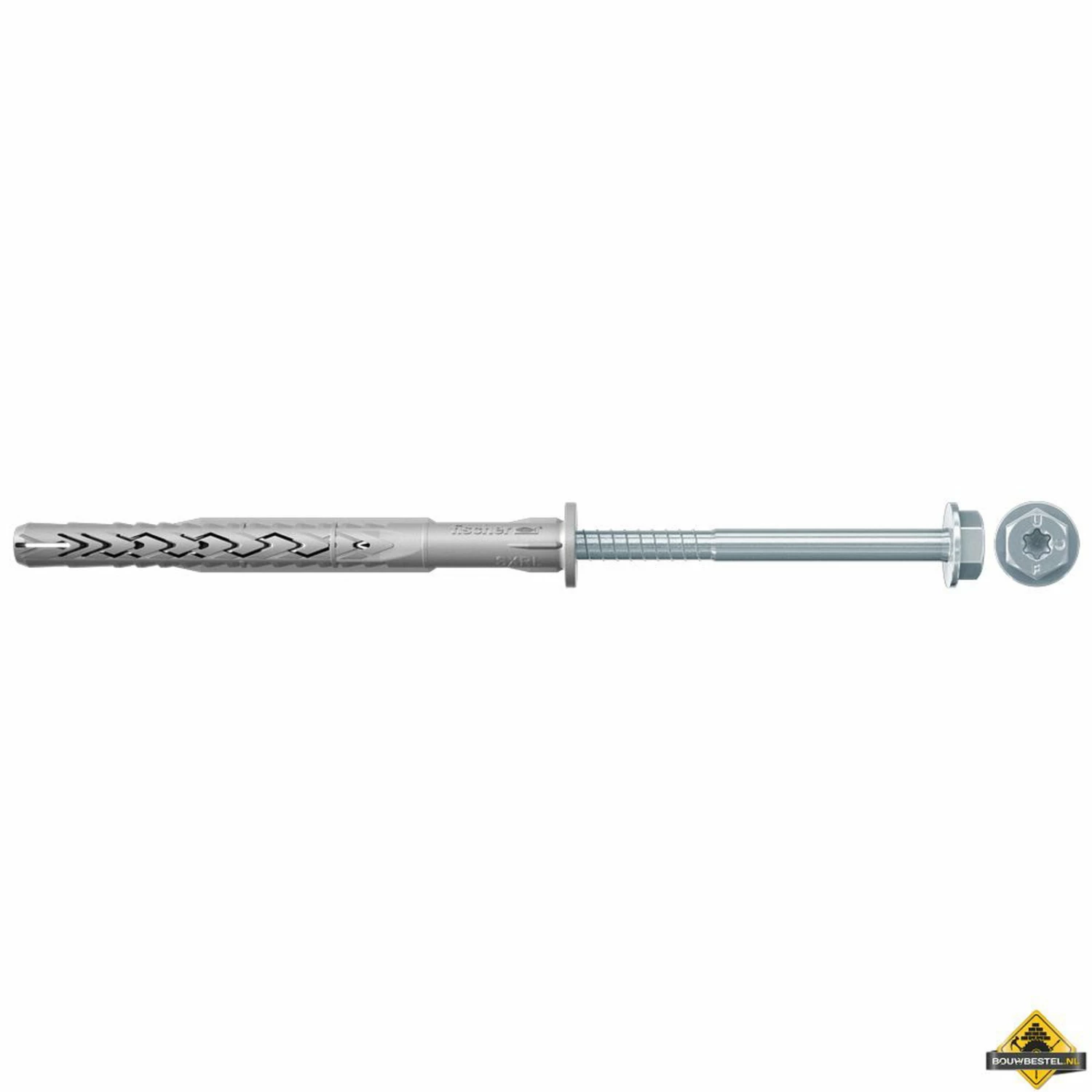

De fischer Constructieplug SXRL-FUS met de fischer schroef met zeskantkop met passende ring en geïntegreerde bit-opname T30 is goedgekeurd voor meervoudige bevestigingen van niet-dragende systemen in metselwerk, beton en cellenbeton. In metselwerk van geperforeerde baksteen zorgen de spreidzones van de plug voor een gelijkmatige krachtverdeling, in cellenbeton en massief materiaal voegen ze zich samen tot een lang spreidelement. Met de borgbout van gegalvaniseerd staal is de constructieplug zeer geschikt voor bevestigingen van metaalconstructies.

Voordelen

• Het lange spreidelement met meerdere verankeringsdiepten maakt de SXRL tot een op velerlei manieren te gebruiken product.
• Door de bijzondere geometrie van de plug worden de bevestigingskrachten gelijkmatig over de wanden van het boorgat verdeeld.
• Bij de verankering in geperforeerde en massieve bouwmaterialen realiseren de beide spreidzones optimale bevestigingswaarden.
• Wanneer de plug dieper wordt geplaatst, voorkomen de langere ribben dat de plug tijdens het monteren meedraait.

Toepassingen

• Gevel-, plafond en dakconstructies van metaal
• Rachelwerk
• Raveeldrager
• Ramen
• Hekwerken en deuren
• Luiken
• Leuningen
• Kledingkasten
• Hangende keukenkasten
• TV consoles
• Legplanken
• Lampen
• Bewegingssensoren
• Afwerklaag
• Metalen beugels
• Metal ondersteuningen
• Geleiderails
• Kabelkanalen
• Kabelgoten
• Radiatoren
• Geperforeerde baksteen
• Cellenbeton
• Holle bouwsteen van licht beton
• Geperforeerde kalkzandsteen
• Thermische isolatieblokken
• Volle bouwsteen van normaal- en lichtbeton
• Volle baksteen
• Volle kalkzandsteen
• Beton ≧ C12/15

Tevens geschikt voor:

• Natuursteen met hoge dichtheid
• Gipsblokken

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Goedkeuringen

• ETA-07/0121
• DoP No. 0048
• DoP No. 0048 – EN
• DoP No. 0092

Montageinstructie

• De SXRL is geschikt voor de doorsteekmontage.
• In metselwerk van geperforeerde steen wordt door de twee spreidzones een krachtverdeling gegarandeerd die de ondergrond ontziet. Door de tweede spreidzone worden dorpels van geperforeerde steen niet onherstelbaar beschadigd en kunnen daardoor worden gebruikt om de krachten verder te geleiden.
• De twee spreidzones voegen zich in het cellenbeton en massieve bouwmaterialen tot één lang spreidelement samen en garanderen een gelijkmatige, over het oppervlak verdeelde spreiding van de belasting in de ondergrond.
• Ideaal geschikt voor het bevestigen van metaalconstructies.
• Voor het bevestigen van houtconstructies wordt geadviseerd om de SXRL-T met schroef met verzonken kop te gebruiken.
